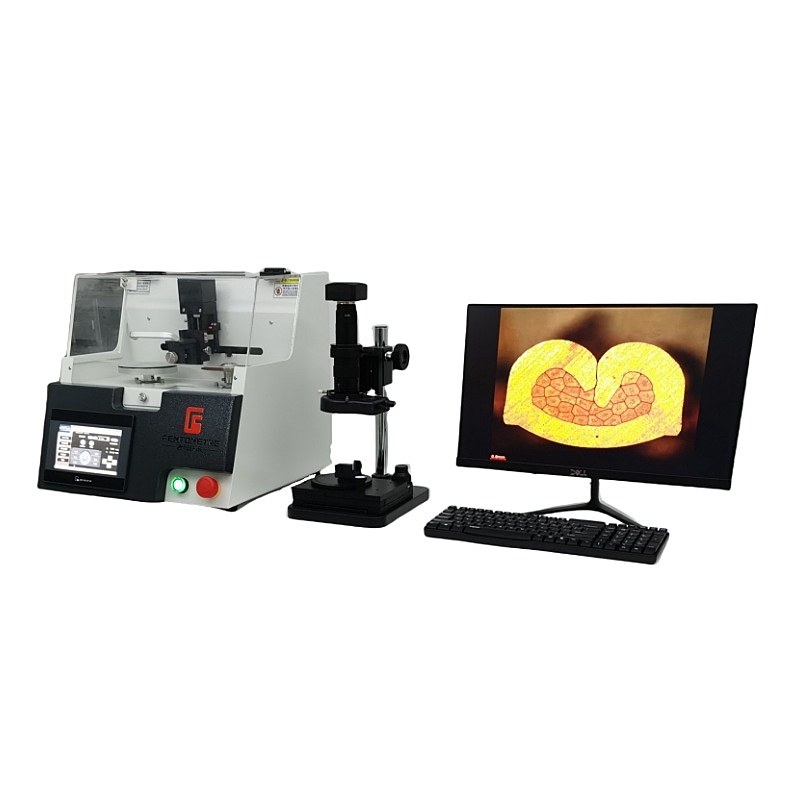

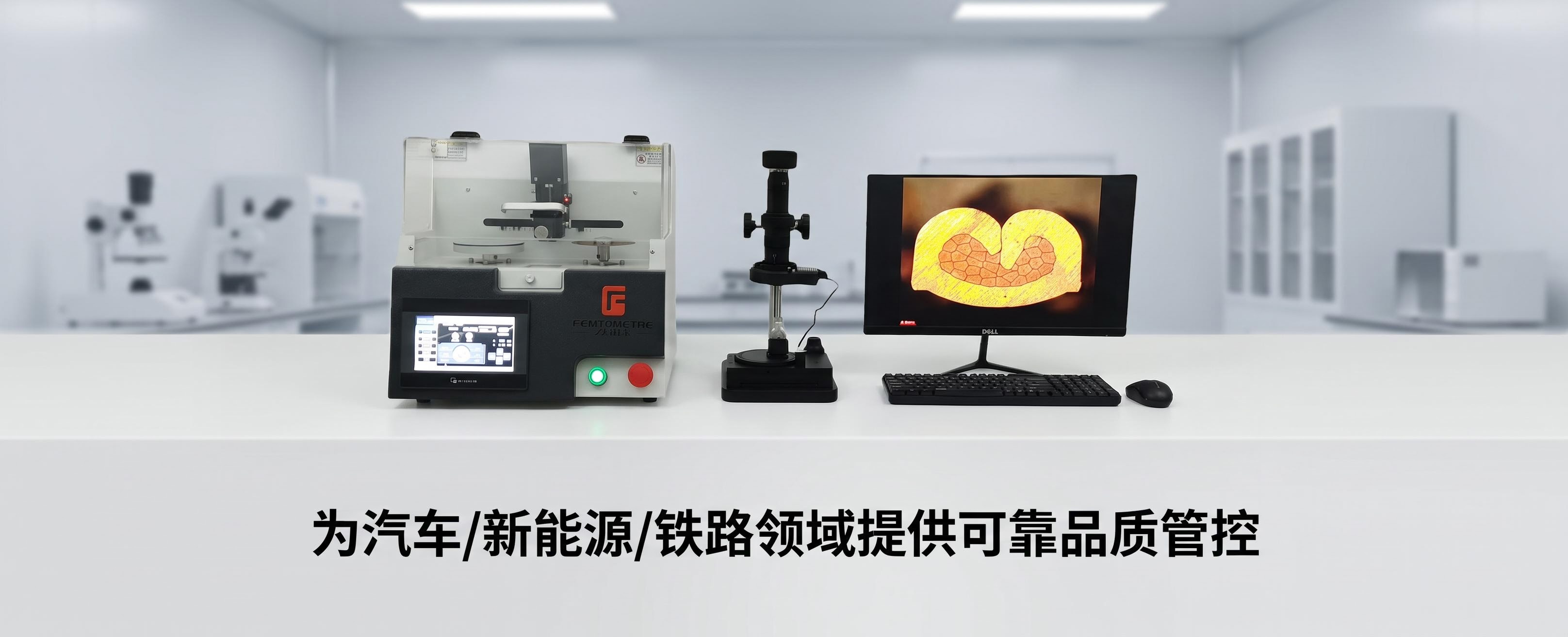

【产品名称】全自动端子截面分析仪

【型　　号】 FM-Section4D Plus

本检测系统采用原装进口技术，所有硬软件均为进口。

【简单介绍】

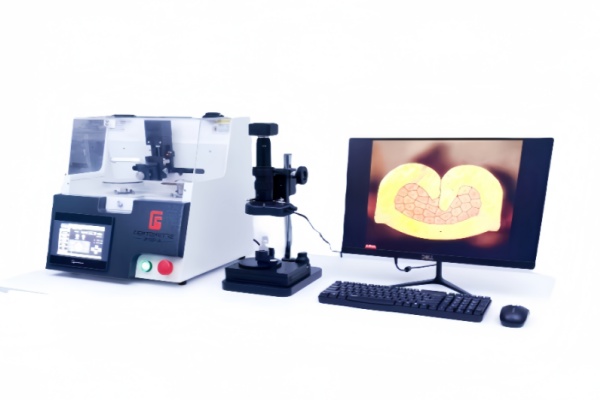

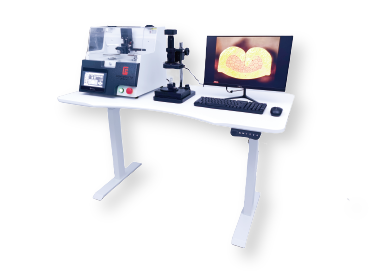

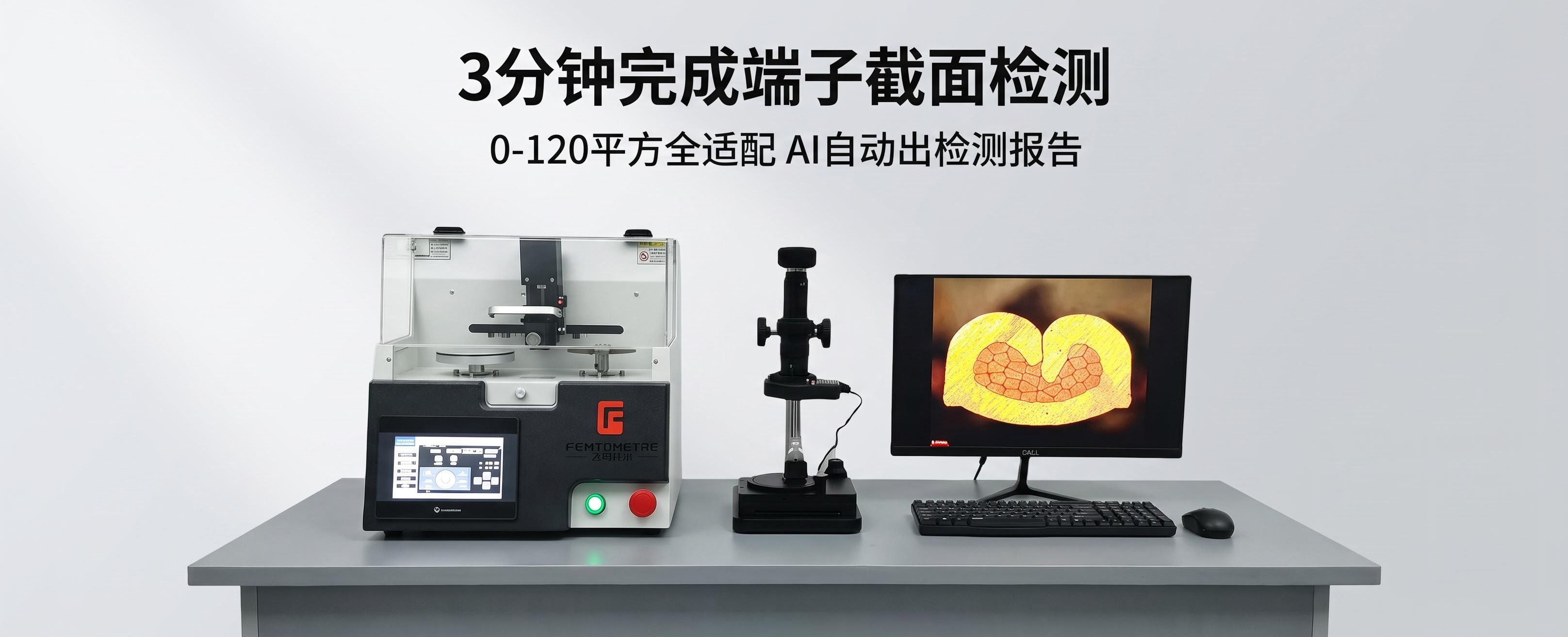

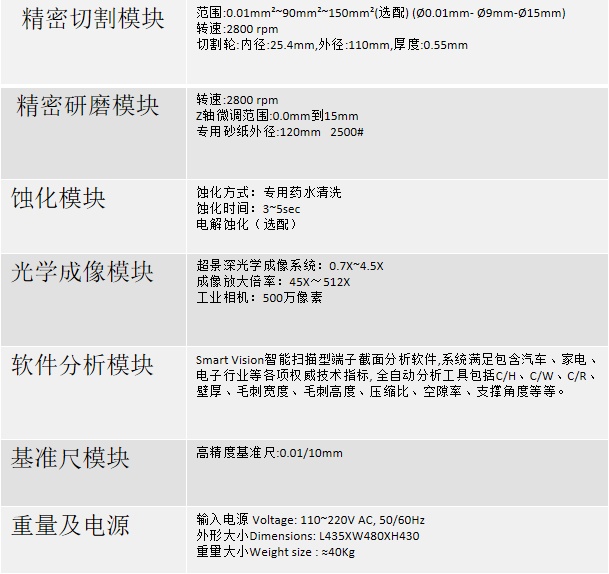

    全自动端子截面分析仪是我公司针对线束行业品质检验而专门研发的一款精密检测分析设备，整套线束断面分析仪系统由端子切割研磨一体设备、日本进口光学采样、腐蚀清洗、断面图像采集系统、线束端子图片测量分析等系统组成，采用切割研磨一体式设备，最新技术，切割与研磨一次性完成，完全保证了端子的平整度要求。我司原采用的切割研磨分体机设备已更新（切割完毕后取下夹具放至研磨设备研磨并不能保证端子的平整都及无法精确确定研磨的精度）。全套检测系统可在3分钟内完成一个端子的处理分析，极大地提高了端子断面品质检验的速度。操作简单方便、快捷，采用日本高清的图像采集系统、精确的测量分析为您的生产保驾护航。

一、用途：

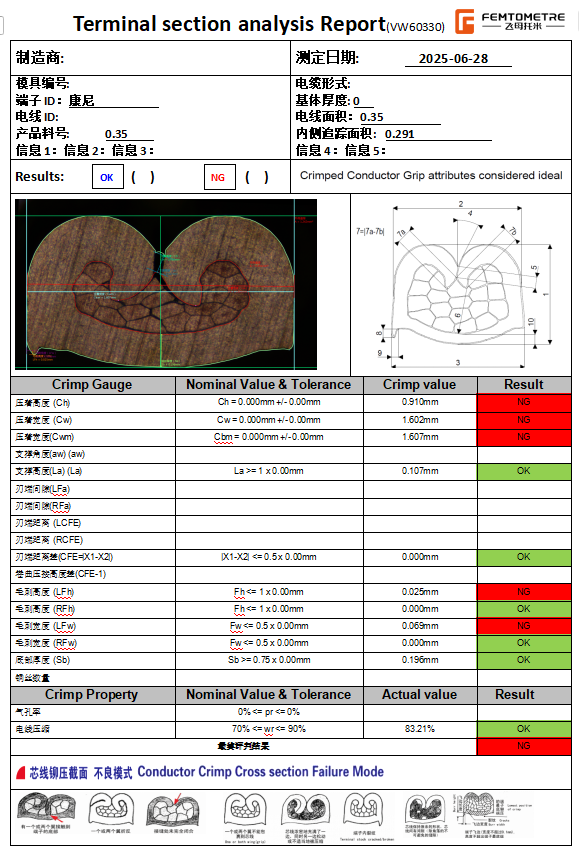

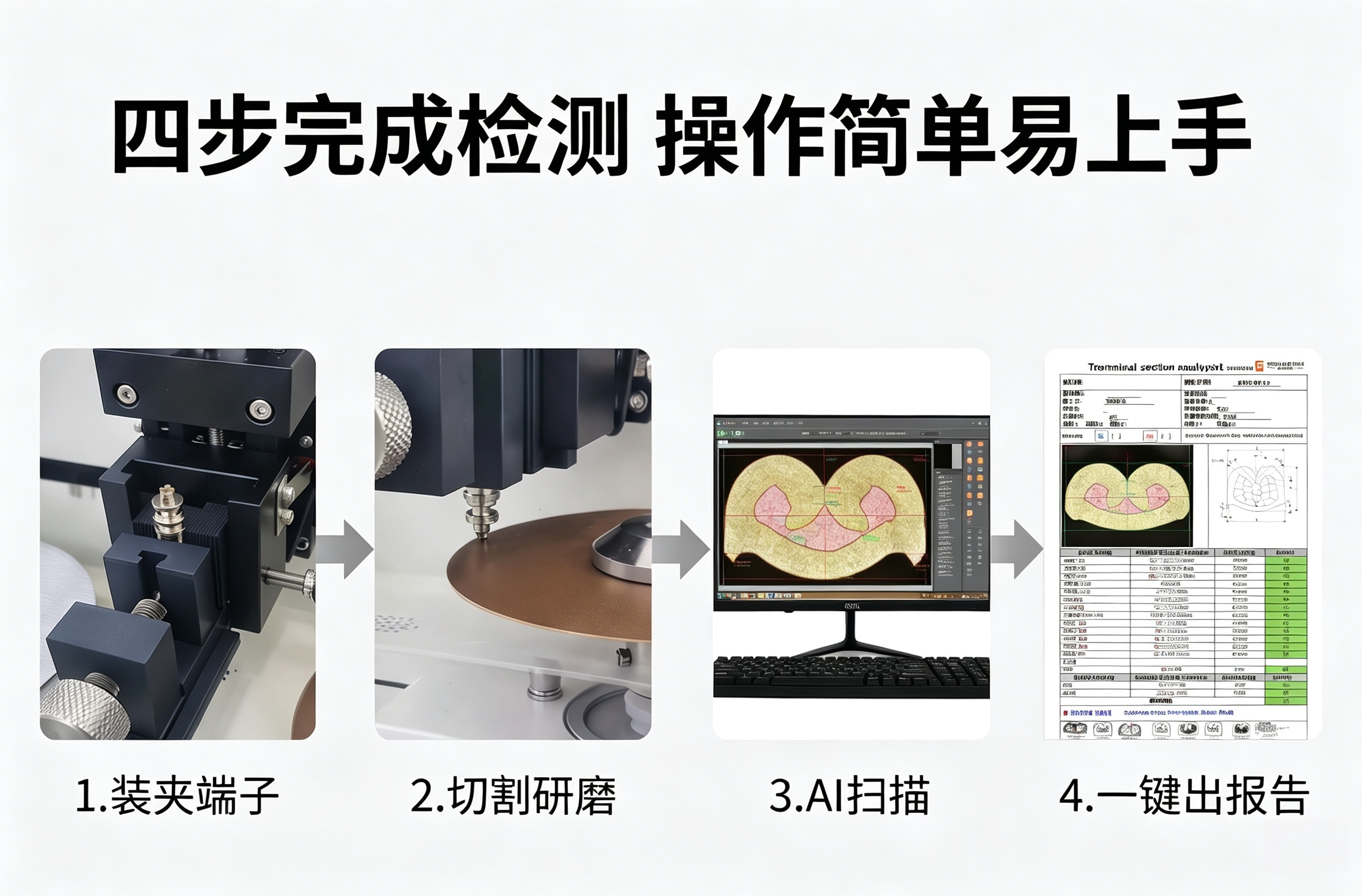

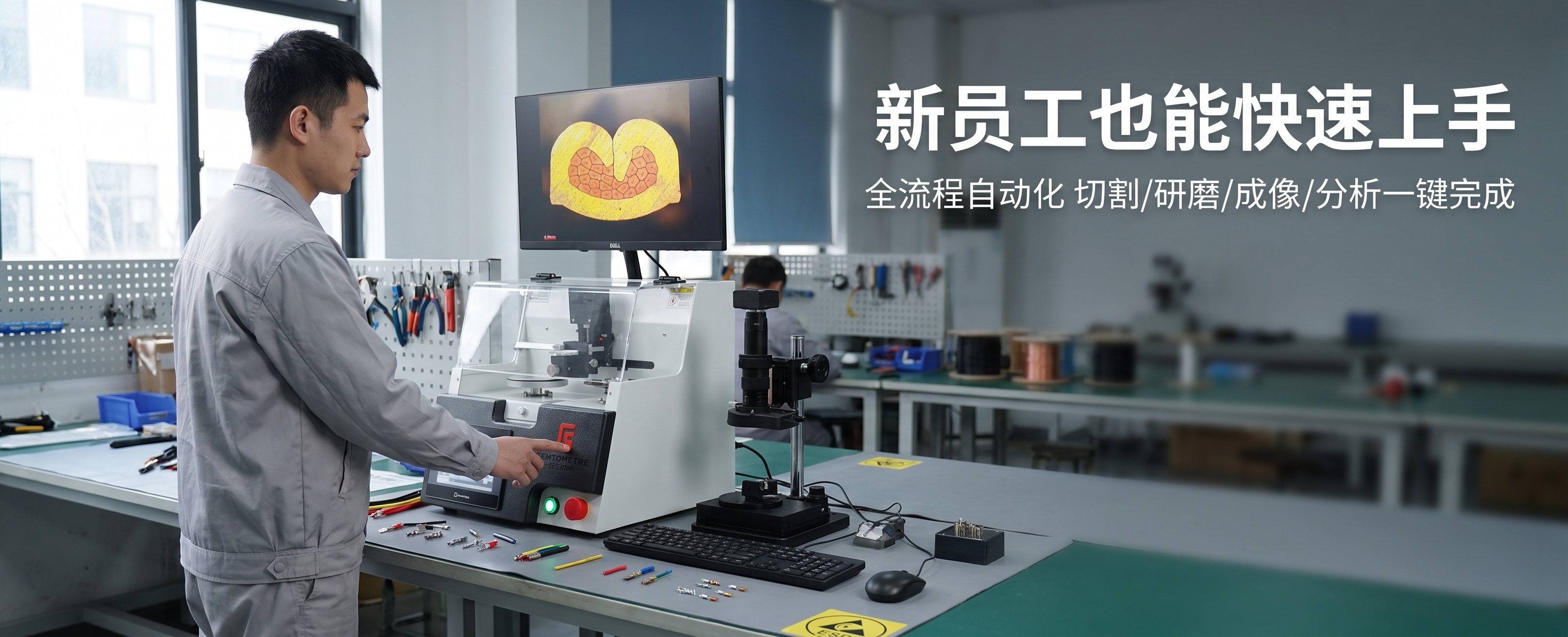

全自动截面分析仪：通过专用的线束夹具将端子夹好以后，一键式自动准确的对端子进行切割研磨。端子切割和研磨抛光所需要的时间为1～2分钟。 通过药水清洗研磨好的端子表面使得内部结构清晰的体现出来， 用最新开发的自动扫描式断面分析专用软件，自动测试 端子高度、宽度、高宽比率、端子压接面积、线束压接面积、压缩比率、毛刺高、宽，毛刺率压接翼之间距离、与底部之间距离、孔隙率等项目，能瞬时导出报告并自动判断所有项目是否合格。在最大倍率下的测量精度为 1 ~ 2µm。

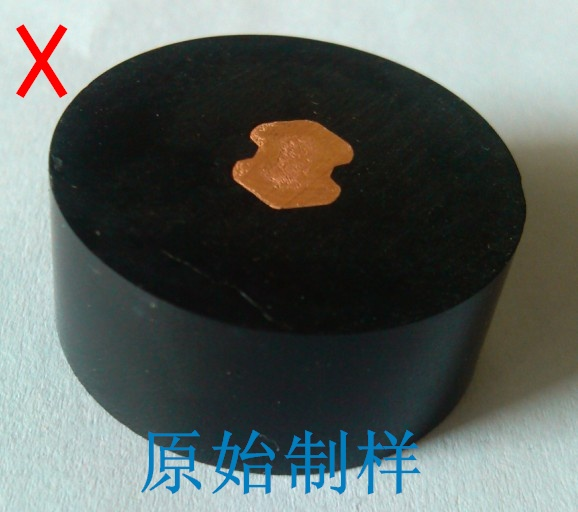

二、传统剖面镶嵌制样

2.1我司样品制作过程采用目前行业先进技术，不用树脂镶嵌，省时。
　 传统剖面分析样品制作需要步骤 端子取样     树脂镶嵌    树脂切割    树脂研磨    样品抛光，整个剖面分析样品制作过程需要花费数达3小时，现在采用先进技术只需3分钟就能完成。

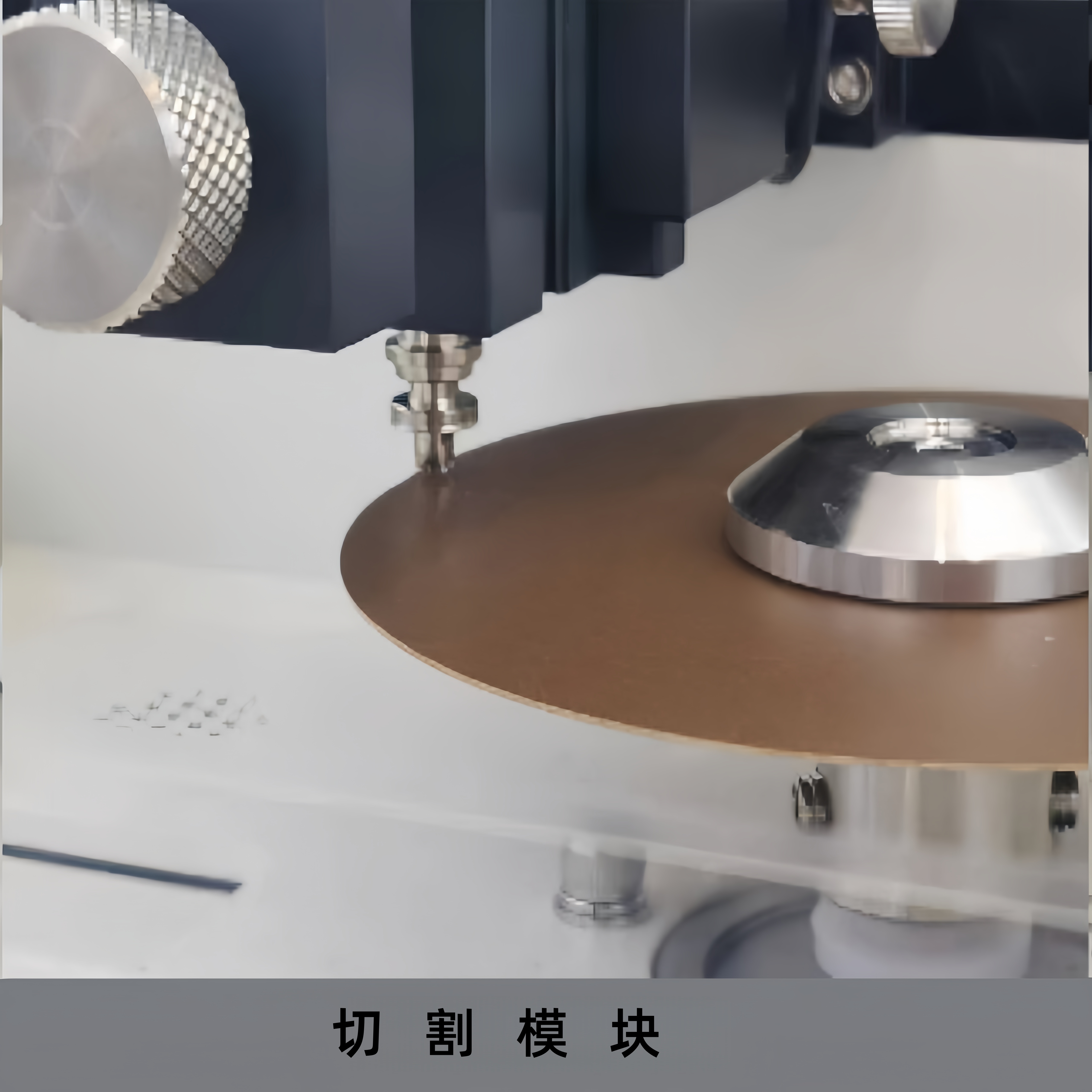

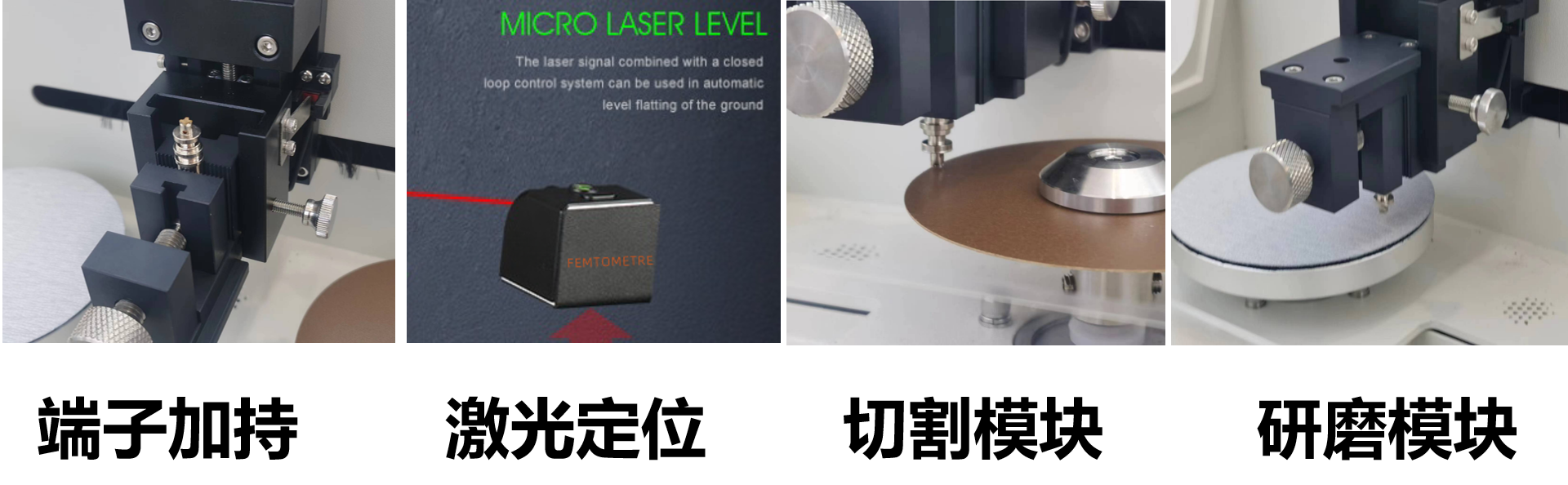

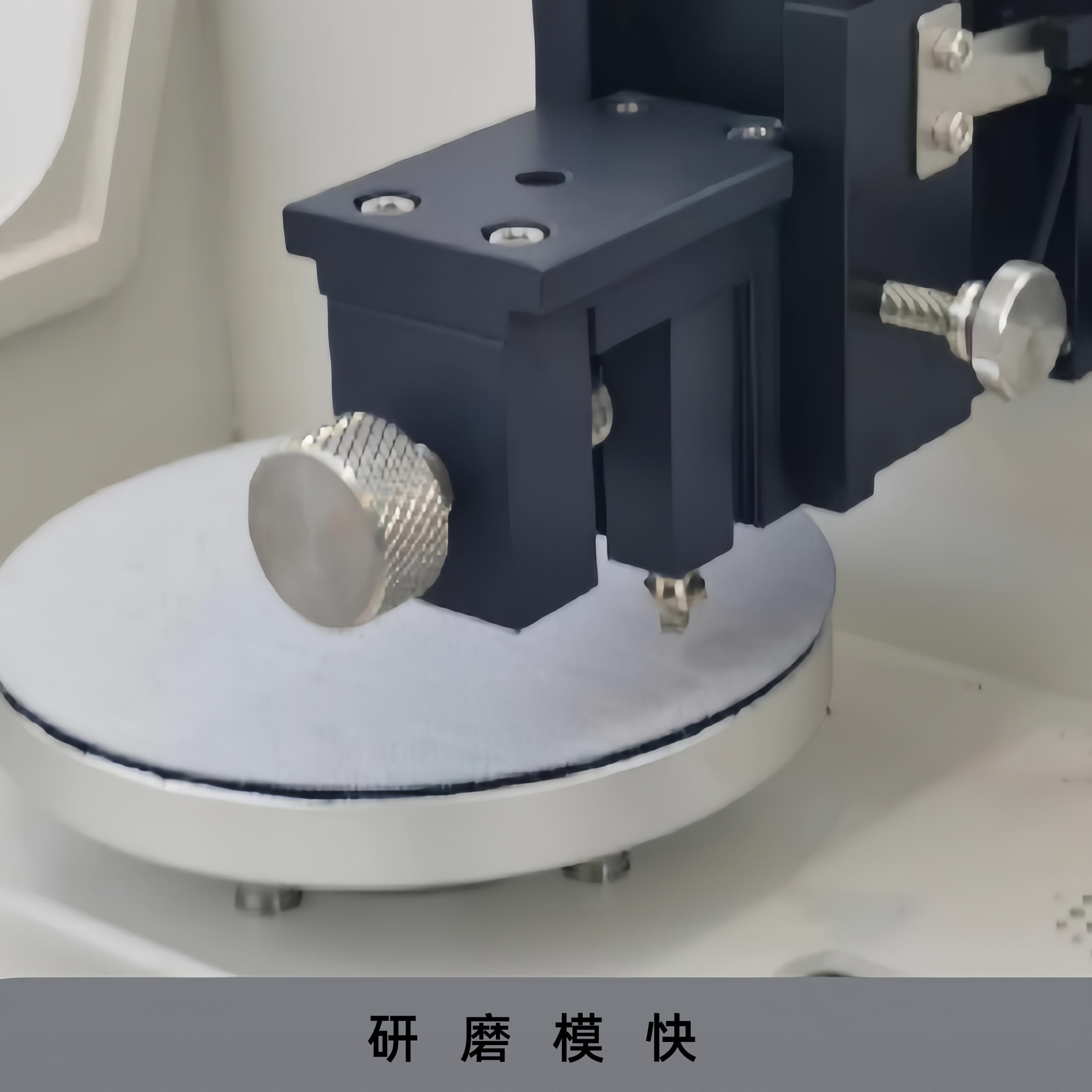

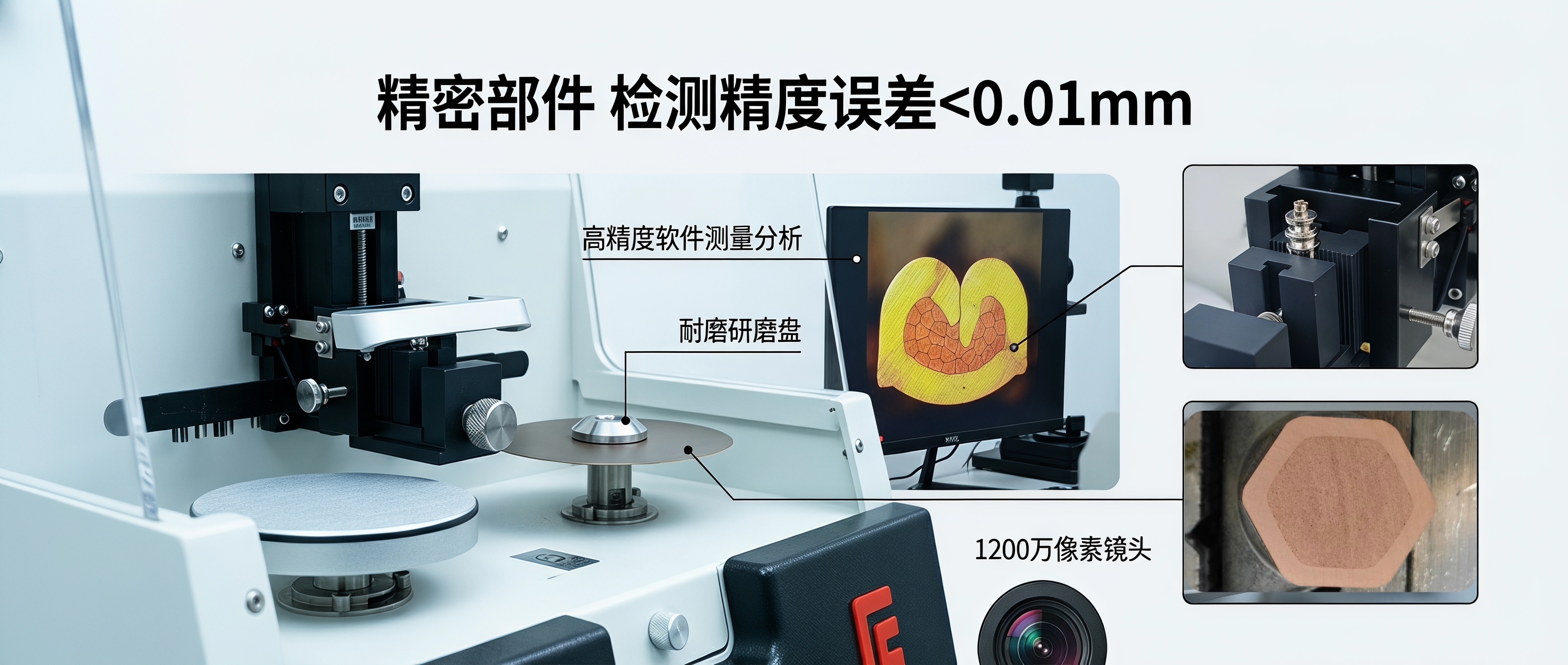

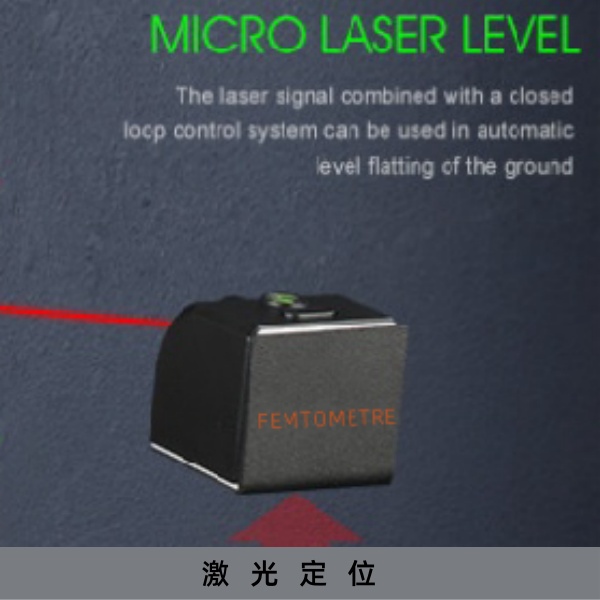

三．一体式全自动端子切割研磨机

3.1人机交互界面采购台湾威纶通7寸触摸屏,含有中文,英文，韩文三种语言任意切换，并带有I/o实时监控状态

    预选择一键制样，选择好直接一键启动进行自动切割研磨完成制样。

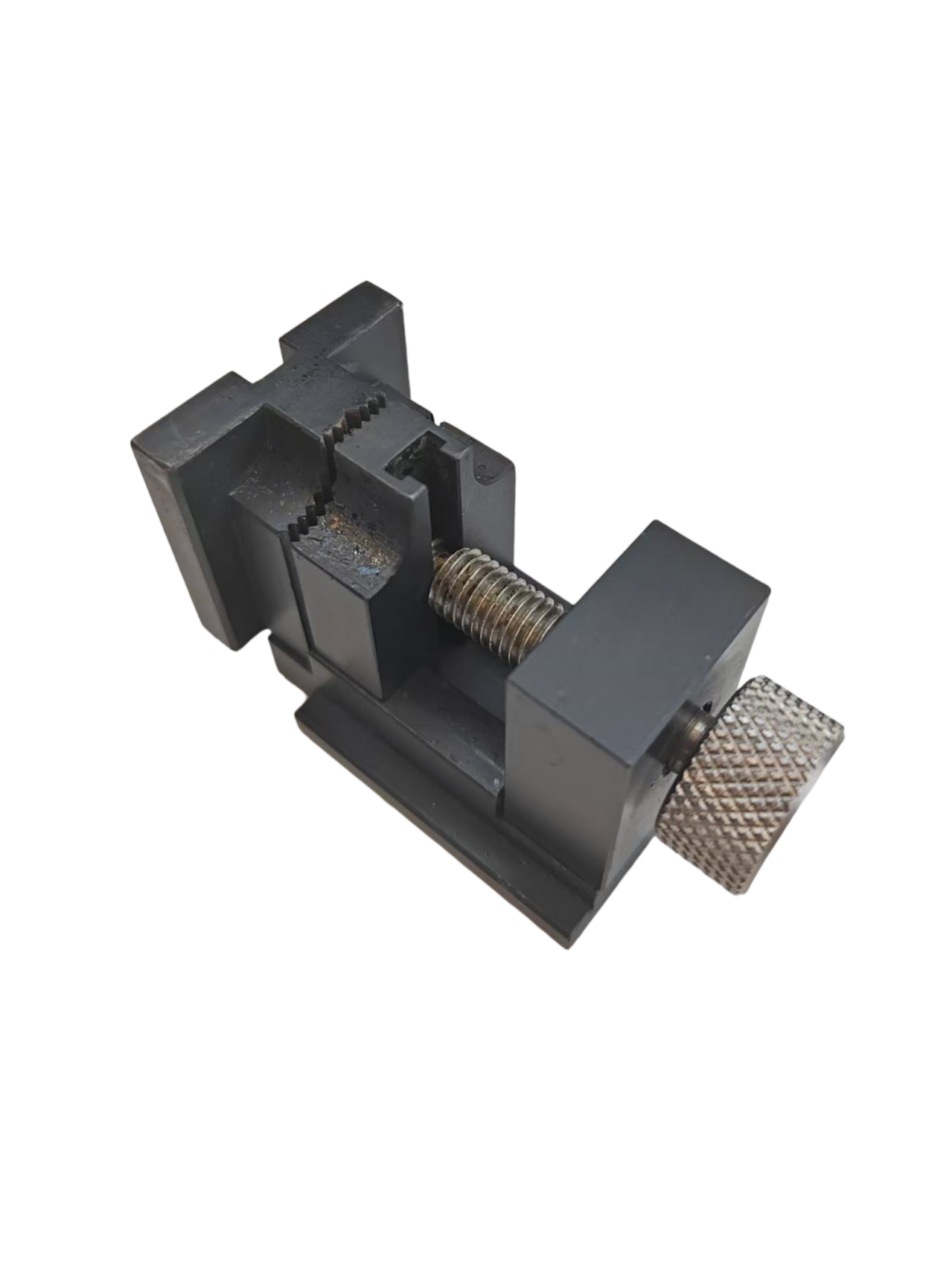

3.2采用了端子专用夹具子

　采用对齿式夹具，不同的线径放入不同的齿位置更好的加持牢固。

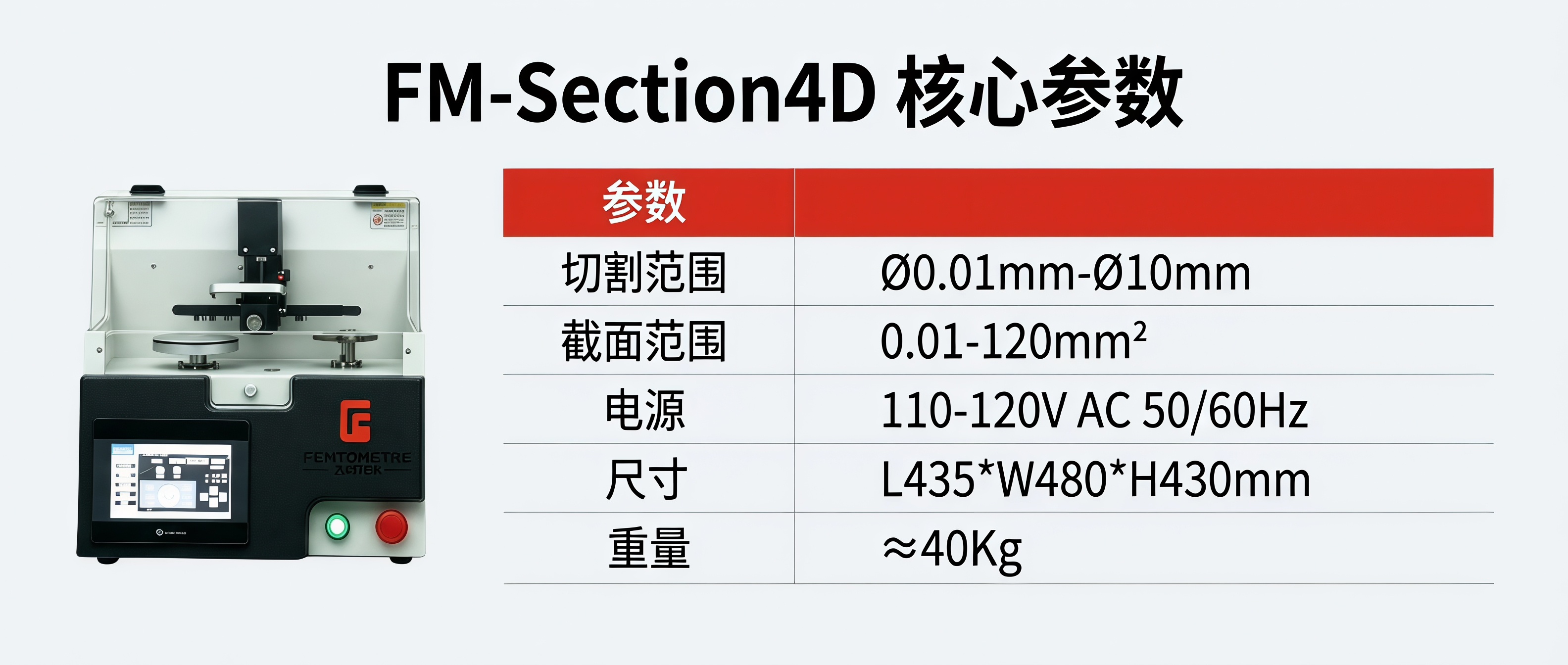

适用范围0.01~120mm2线束

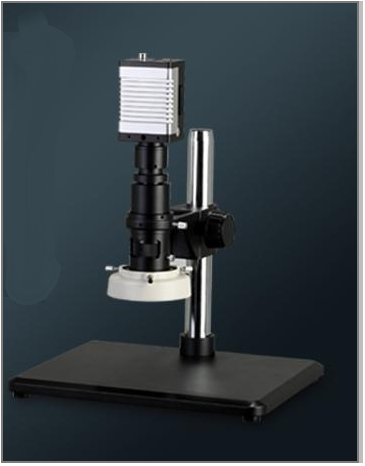

四． 超景深广角高清光学系统

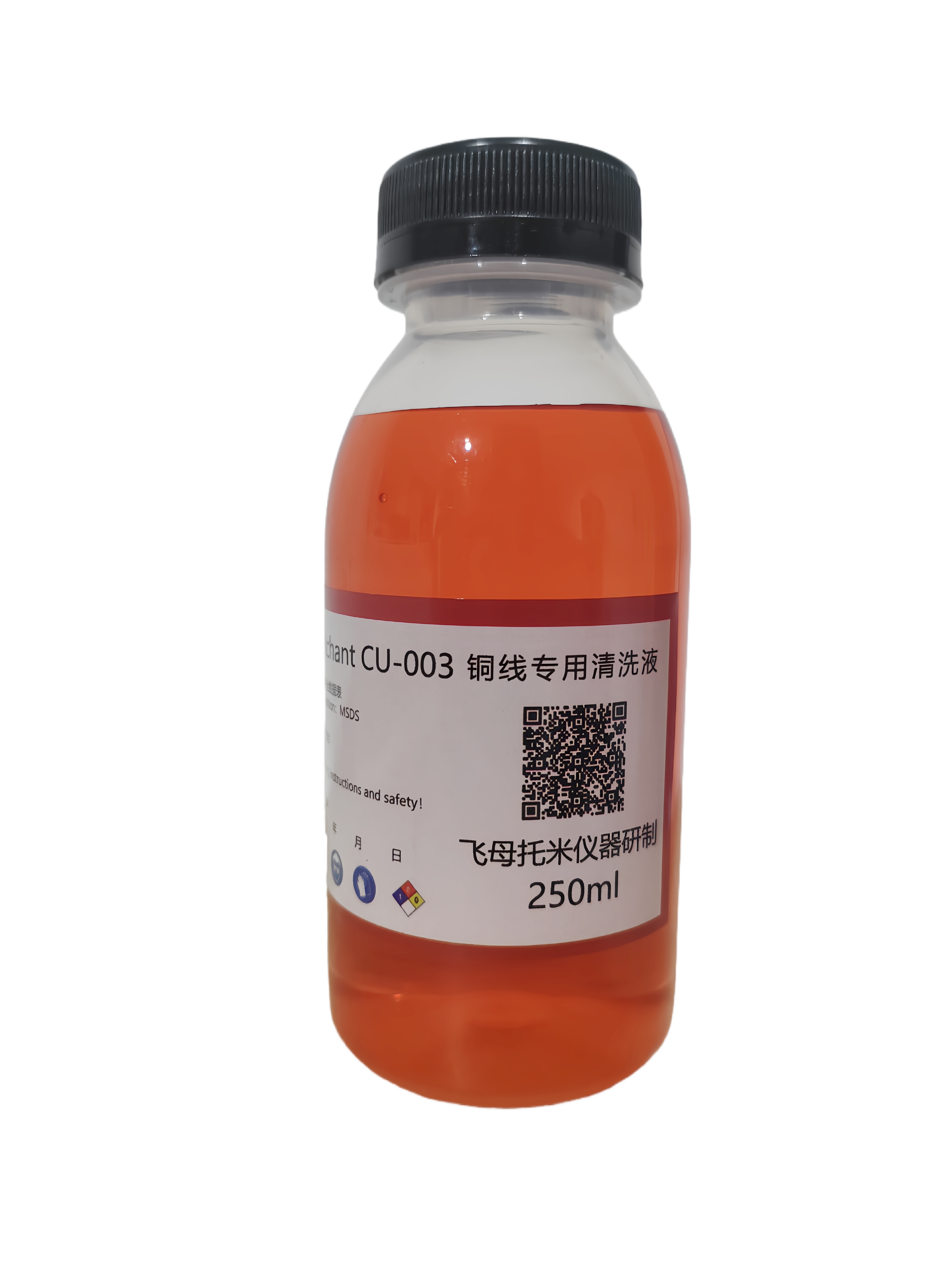

 五．高解析度端子清洗液

5.1采用国药分析纯高解析度端子专用清洗液，清洗后端子不发黑，不伤害身体，出具MSDS安全使用证书。

 六．电解台(选配)

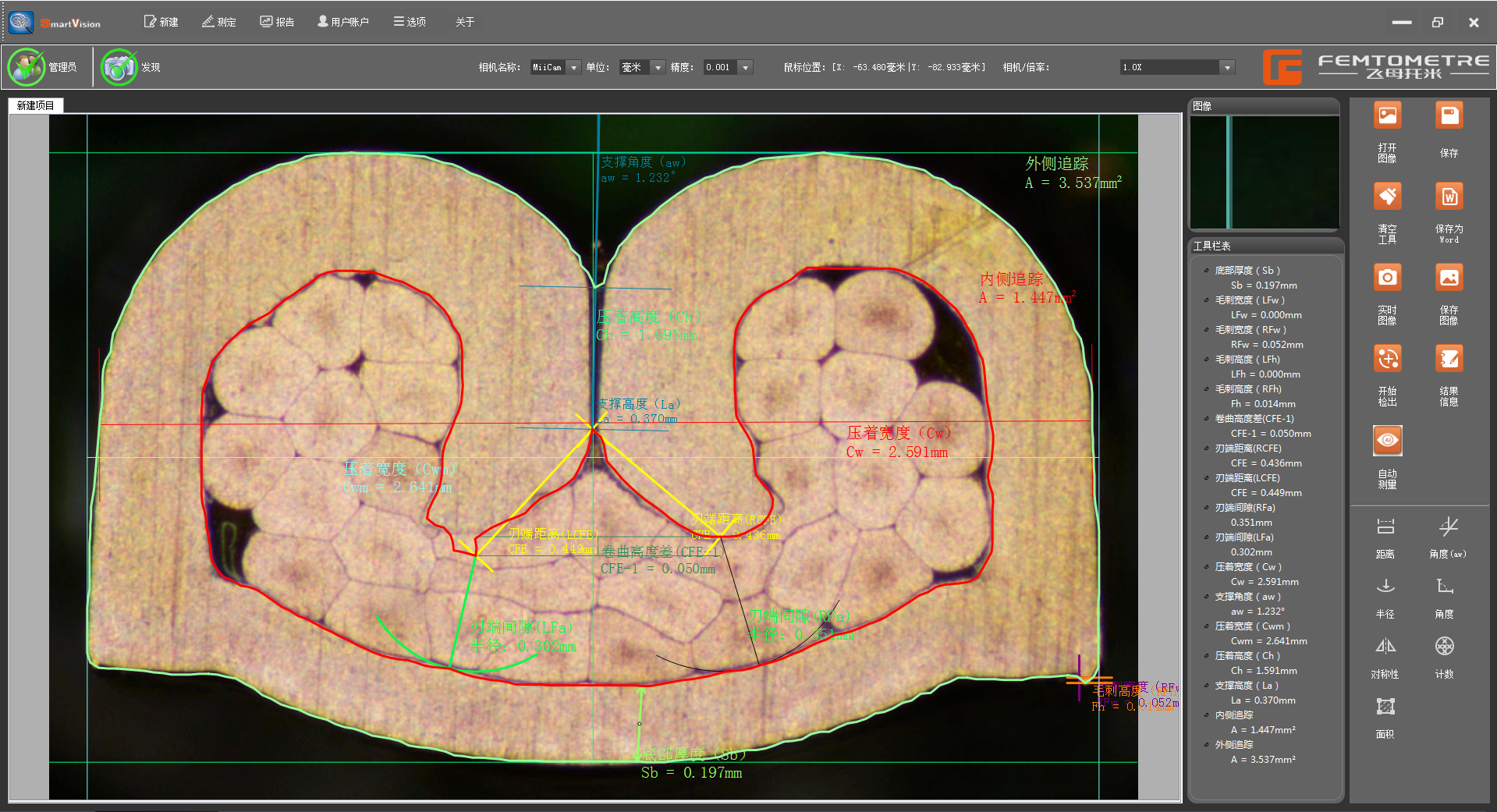

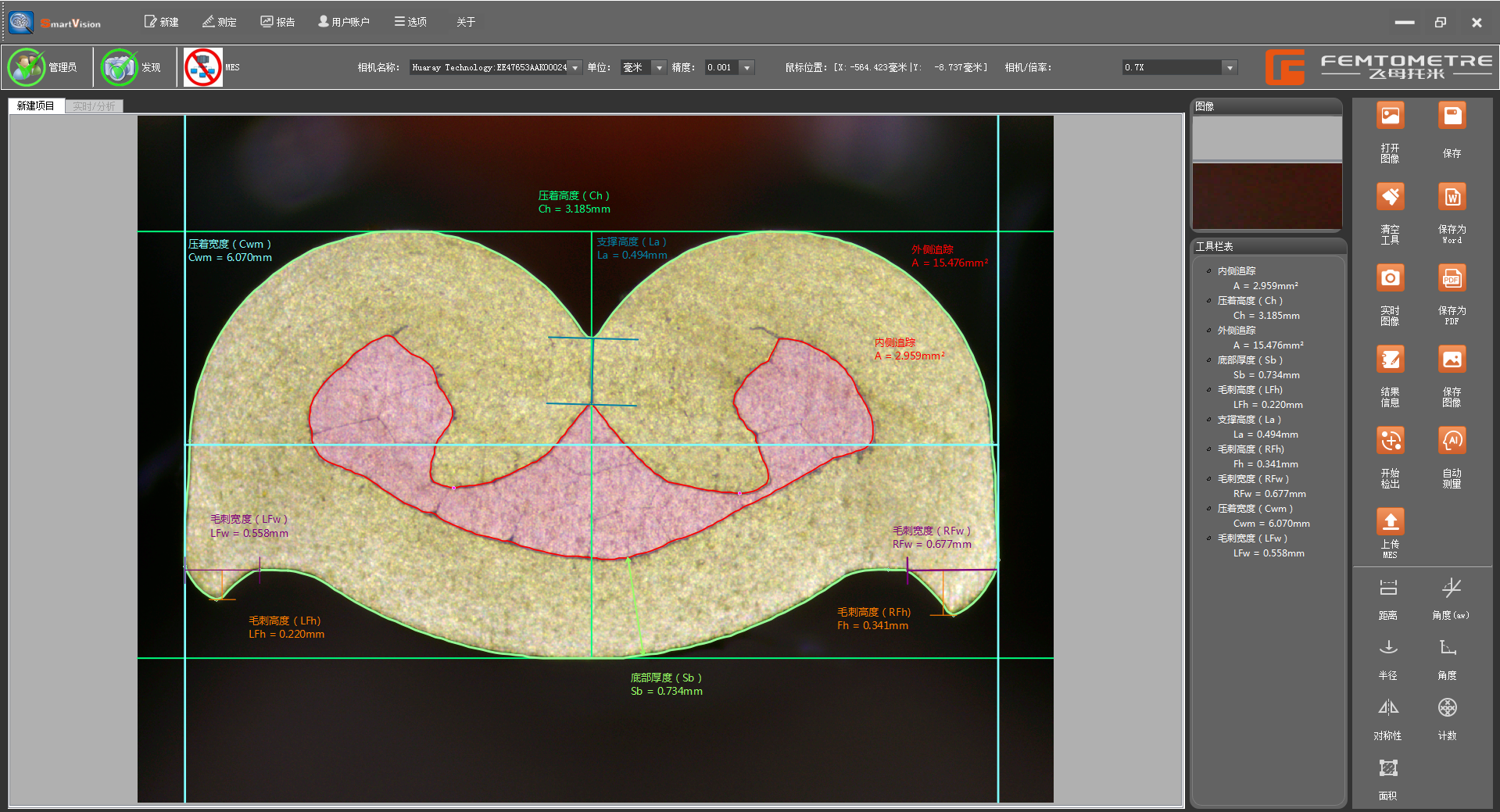

七．2024版 Smart Vision端子一键自动扫描分析软件

五大优势说明

实现全自动一健自动智能扫描SCAN避免人为误差（无需使用落后繁琐的轮廓取点和人工取点 ）

1、行业领先全球最新SCAN智能算法

2、内置各行业认证测试模版，全面应对汽车 家电 新能源 铁路 等厂家

3、丰富的多国语言选择，满足不同客户

4、可建立端子数据中心，自动判断测试数据

5、多种报告模版可选，加入智能个性化定制模版报告

1、行业领先全球最新SCAN智能算法

实现全自动一健自动扫描SCAN避免人为误差（无需使用落后繁琐的轮廓取点和人工取点 ）

2、内置各行业认证测试模版               3、丰富的多国语言选择，满足不同客户。

4、可建立端子数据中心，自动判断测试数据     5、多种报告模版可选，加入智能个性化定制模版报告

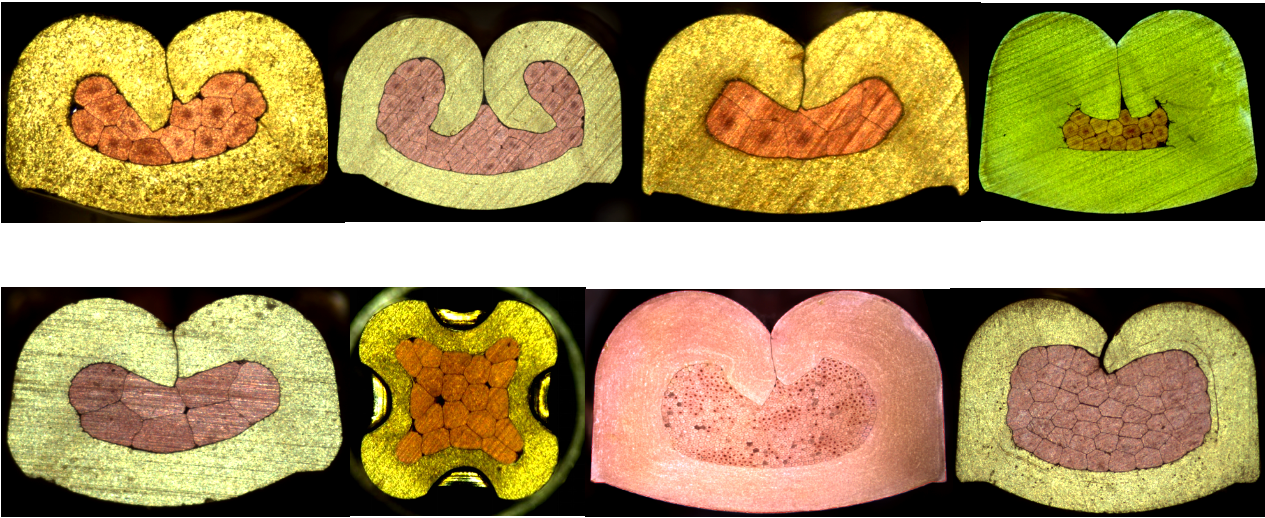

本公司制作的样品展示：
